“MMS系列熱力模擬實驗機的研制”項目從1999年開始先后得到了教育部、濟南鋼鐵公司和國家自然科學基金的資助。2003年列為國家自然科學基金科學儀器基礎研究專項專向基金項目，資助90萬元，深化基礎理論研究，突破技術關鍵，形成系列產品,項目批準號為：50227401；
2004年研制成功第一代MMS-100熱力模擬實驗機,交付給濟南鋼鐵公司技術中心使用；
目前，已經具備MMS-100、MMS-200和MMS-300三種型號熱力模擬實驗機的研發能力，擁有12項專利，其中發明專利7項，已生產不同型號的MMS系列熱力模擬實驗機10臺。實驗設備分別應用于東北大學、濟南鋼鐵集團公司、華菱湘潭鋼鐵公司、包鋼、漣鋼、江西理工大學、寶雞鋼管、沈陽理工大學等地，運行情況良好，在用戶中擁有良好的口碑。
2009年12月，東北大學與與濟南鋼鐵有限公司和華菱湘潭鋼鐵有限公司共同完成的“熱力模擬實驗技術與裝備—MMS系列熱力模擬實驗機的研制與開發”項目通過了由中國金屬學會組織的科技成果鑒定，并得到評審專家的肯定與好評。
2010年獲遼寧省科技進步一等獎—“現代軋制過程中試研究創新平臺”項目。2011年獲冶金科技進步獎二等獎—“熱力模擬實驗技術與裝備—MMS系列熱力模擬實驗機的研制與開發”項目。

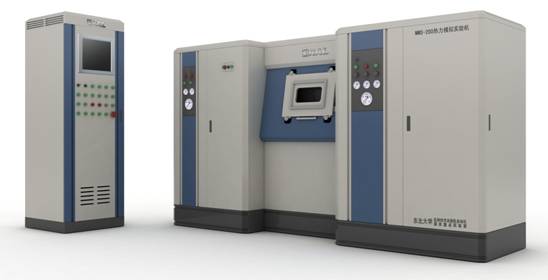

圖1 MMS-200熱力模擬實驗機照片
熱力模擬試驗是利用小試樣，借助熱力模擬實驗機，進行冶金材料研究的重要手段，在新品開發和工藝優化中起重要作用。熱力模擬實驗機的主要功能是再現材料（特別是鋼鐵材料）在制備或熱加工過程中的受熱，或同時受熱及受力的物理過程，研究材料的組織或性能的變化規律，評定或預測材料在制備或受熱過程中出現的問題，為制定合理的加工工藝以及研制新材料提供理論指導和技術依據。它既可以節省現場工業試驗的大量費用、時間和精力，又可以對所要求的各種參數進行精確的測量與控制，為工業大生產過程積累必要的參數，提供指導。熱力模擬技術及熱力模擬實驗機已廣泛用于鋼鐵材料熱加工過程（包括軋制、鍛造、焊接、連鑄、熱處理）的研究，成為開發新材料，測定熱加工過程組織演變規律的常用技術與關鍵設備。
MMS系列熱力模擬實驗機是一臺高精度、高性能多功能模擬實驗機，具有多功能模擬能力和實驗?zāi)芰??？梢阅M溫度、應力、應變、位移、力、扭轉角度、扭矩等參數，能進行多種實驗。具體的實驗種類如下：
- 拉伸實驗；
- 單道次壓縮實驗；
- 平面應變壓縮實驗；
- 多道次壓縮實驗；
- 單道次扭轉實驗；
- 多道次扭轉實驗；
- 大變形實驗（壓扭復合實驗）；
- 動態CCT實驗；
|
- 動態再結晶實驗；
- 控軋控冷實驗；
- 應變誘導實驗；
- 熱裂紋敏感性實驗（SICO）；
- 應力松弛PTT實驗；
- 零強溫度(NST)的測定試驗；
- 零塑性溫度（NDT）的測定實驗；
- 熱處理實驗；
|
- 靜態CCT實驗；
- 鑄造實驗；
- 靜態再結晶實驗
- 焊接熱循環試驗；
- 焊接熱影響區連續冷卻轉變?cè)囼?yàn)（SH-CCT試驗）；
- 擴散焊試驗；
- 電阻對焊試驗；
|
2 創新性成果
(1) 研制出具有自主知識產權的機械傳動裝置，使MMS系列熱力模擬實驗機成為一套可以同時實現拉伸、壓縮及扭轉、壓扭復合變形等實驗的高性能、多功能一體化實驗裝置。
(2) 提出了斷電觸發采集和采集時刻重置的溫度測量策略，解決了交變電流電磁場嚴重干擾溫度測量的精度問題。
(3) 基于液壓系統需要高精度、超快速控制的問題，采用BP神經網絡PID控制策略，保證MMS系列熱力模擬實驗機高精度和快速變形的準確性。
(4) 采用試驗分類策略，簡化了界面復雜程度，使設備操作簡單易行。
3 主要性能指標
MMS系列熱力模擬實驗機具有一機多功能的特點，控制系統、傳感器及主要執行元件均實行國際采購，采用國外相關領域技術領先產品，從而保證主要性能指標達到或超過國外先進產品，項目成果達到了國際先進水平。熱力模擬實驗機的主要性能指標如下：
| 最高加熱溫度：1700 ℃；
最大拉壓力：196kN；
最大扭矩：100Nm；
最大行程：100mm； |
最大加載速度：2000mm/s (拉力或壓力)；
穩態溫度控制精度：±1℃；
最大應變速率：200/s（對于原始高度為10mm的試樣)。 |
4、主要特點
1.多功能一體化
由原來國外多臺設備才能實現的功能，集成為一體，實現一機多功能，可以模擬溫度、應力、應變、位移、力、扭轉角度、扭矩等參數，能進行拉伸、壓縮、扭轉、熱連軋、鑄造、相變、形變熱處理、焊接、拉扭復合、壓扭復合等二十多種實驗；克服了Gleeble系列熱力模擬實驗機隨著實驗內容不同需要更換不同的部件的缺點。
2.操作界面簡單實用
根據熱加工領域熱力模擬實驗的種類和特點，將種類繁多的實驗類型進行歸類劃分，使操作界面簡潔實用、易學易懂，實驗者能輕松地掌握實驗操作方法、快速完成實驗；
3.低價格
價格只相當于國外同類設備的1/2左右。
4.自主知識產權
擁有自主知識產權，其中國家發明專利7項，實用新型專利3項，專用軟件2項。
5.典型試驗曲線
圖2 熱處理重復性試驗曲線 |
圖3 典型應力-應變?cè)囼?yàn)曲線 |
圖4 焊接熱循環重復性試驗曲線 |
圖5 應變速率為1s-1的壓縮重復性曲線 |
6 結語
利用MMS系列熱力模擬實驗機進行大量實驗，在開發新品種、探索新的生產工藝或優化現有生產工藝等方面作用巨大。該設備的成功研制與應用，標志著我國在材料熱加工領域應用的物理模擬設備開發能力和性能指標已達到國際先進水平，填補了該領域的國內空白，為國內企業和研究院校提供了功能齊全、質優價廉的設備，社會效益巨大。
附：MMS系列熱力模擬試驗機不同型號、試驗功能和性能指標
目前提供3種型號：MMS-100、MMS-200、MMS-300熱力模擬實驗機。
MMS-300熱力模擬實驗機的性能、實驗功能見上述材料中，價格只相當于國外同類設備的1/2左右。
MMS-200熱力模擬實驗機不具備扭轉和大變形實驗,其它性能、實驗功能與MMS-300熱力模擬實驗機相同，價格只相當于國外設備的1/2左右。
MMS-100熱力模擬實驗機不具備扭轉、多道次壓縮（自動）和大變形等三種實驗，其它性能、實驗功能與MMS-200熱力模擬實驗機相同，價格只相當于國外同類設備的2/3左右。
目前，已交付使用的MMS系列熱力模擬實驗機達10臺，已在濟南鋼廠、東北大學、湘潭鋼廠、包頭鋼鐵公司、漣源鋼鐵公司、江西理工大學、寶雞石油鋼管有限公司、沈陽理工大學等得到應用?，F(xiàn)正與多家企業進行洽談之中。
MMS-100熱力模擬實驗機的主要性能指標如下：
| 最高加熱溫度：1700 0C；
最大壓（拉）力： 10,000kg (98kN)/ 5,000kg (49kN)；
最大行程： 100mm；
最大加載速度：1000mm/s (拉力或壓力)；
穩態溫度控制精度：±1℃；
力的控制精度：滿量程的0.25%； |
行程的控制精度：10um；
采樣頻率： ≤10kHz；
實際最大應變速率：100/s；
恒應變速率變形方式最小變形時間：18ms；
非恒應變速率變形方式最小變形時間：6ms。 |
能完成的實驗種類如下：
- 拉伸實驗；
- 單道次壓縮實驗；
- 平面應變壓縮實驗；
- 動態CCT實驗；
- 動態再結晶實驗；
- 控軋控冷實驗；
- 應變誘導實驗；
- 熱裂紋敏感性實驗（SICO）；
- 應力松弛PTT實驗；
- 零強溫度(NST)的測定試驗；
|
- 零塑性溫度（NDT）的測定實驗；
- 熱處理實驗；
- 靜態CCT實驗；
- 鑄造實驗；
- 靜態再結晶實驗
- 焊接熱循環試驗；
- 焊接熱影響區連續冷卻轉變?cè)囼?yàn)（SH-CCT試驗）；
- 擴散焊試驗；
- 電阻對焊試驗；
|
MMS-200熱力模擬實驗機的主要性能指標如下：
| 最高加熱溫度：1700 0C；
最大壓（拉）力： 12,000kg (118kN)/ 5,000kg (49kN)；
最大行程： 100mm；
最大加載速度：2000mm/s (拉力或壓力)；
穩態溫度控制精度：±1℃；
力的控制精度：滿量程的0.25%；
行程的控制精度：10um；
采樣頻率： ≤10kHz；
實際最大應變速率：100/s。
具體的實驗種類如下：
拉伸實驗；
單道次壓縮實驗；
平面應變壓縮實驗；
多道次壓縮實驗；
動態CCT實驗；
|
動態再結晶實驗；
控軋控冷實驗；
應變誘導實驗；
熱裂紋敏感性實驗（SICO）；
應力松弛PTT實驗；
零強溫度(NST)的測定試驗；
零塑性溫度（NDT）的測定實驗；
熱處理實驗；
靜態CCT實驗；
鑄造實驗；
靜態再結晶實驗
焊接熱循環試驗；
焊接熱影響區連續冷卻轉變?cè)囼?yàn)（SH-CCT試驗）；
擴散焊試驗；
電阻對焊試驗；
|
MMS-300熱力模擬實驗機的主要性能指標如下：
|
最高加熱溫度：1700 0C；
最大拉壓力： 20,000 (196kN)/ 10,000 (98kN)；
最大扭矩： 100Nm；
最大行程： 100mm；
最大加載速度：2000mm/s (拉力或壓力)；
穩態溫度控制精度：±1℃；
力的控制精度：滿量程的0.25%；
行程的控制精度：10um；
采樣頻率： ≤10kHz；
實際最大應變速率：100/s；
恒應變速率變形方式最小變形時間：18ms；
非恒應變速率變形方式最小變形時間：6ms。
具體的實驗種類如下：
拉伸實驗；
單道次壓縮實驗；
平面應變壓縮實驗；
多道次壓縮實驗；
單道次扭轉實驗；
多道次扭轉實驗；
大變形實驗（壓扭復合實驗）；
|
- 動態CCT實驗；
- 動態再結晶實驗；
- 控軋控冷實驗；
- 應變誘導實驗；
- 熱裂紋敏感性實驗（SICO）；
- 應力松弛PTT實驗；
- 零強溫度(NST)的測定試驗；
- 零塑性溫度（NDT）的測定實驗；
- 熱處理實驗；
- 靜態CCT實驗；
- 鑄造實驗；
- 靜態再結晶實驗 ；
- 焊接熱循環試驗；
- 焊接熱影響區連續冷卻轉變?cè)囼?yàn)（SH-CCT試驗）；
- 擴散焊試驗；
- 電阻對焊試驗；
|
若需要其它資料，可進一步聯系:
網頁：http://kajmt.com/jianjie.html 郵箱： [email protected]
聯系人：駱宗安 電話：024-83689715 13066628868
|
