焊接實驗 |
||||||||||
| 在實際焊接過程中，焊接接頭除了受熱循環外，還同時經歷應力、應變循
環。這是由于焊接過程中被焊接頭中各部位經受不均勻的加熱和冷卻，使焊件
中產生不均勻的膨脹、收縮而引起局部彈、塑性應變，從而在接頭中形成了內
應力、應變場，并往往導致焊接后的殘余應力和變形。焊接實驗即指模擬焊接

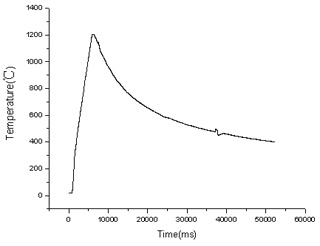

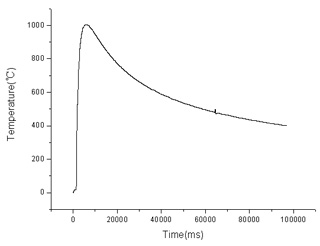

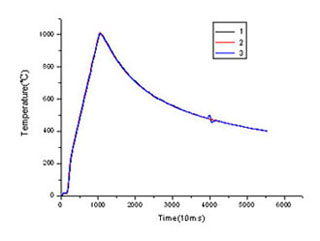

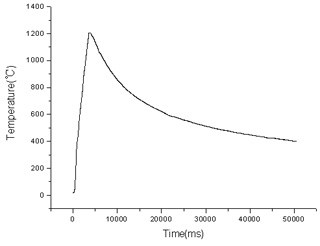

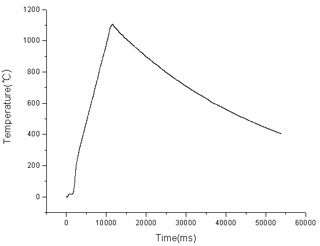

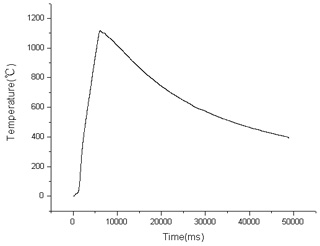

熱循環的試驗。焊接熱循環是指焊件上某一點，在焊接熱源作用下經受的熱過
程，也就是該點的溫度隨時間的變化過程。 焊接軟件包擁有7種不同的數學模型，它們分別是Hannerz、Rykalin系列數學模型、Exponential cooling Equation及Rosental數學模型，其中Rykalin系列數學模型包括：Rykalin2-D(由t8/5求Q)、Rykalin2-D(由Q求t8/5)、Rykalin3-D(由t8/5求Q)、Rykalin3-D(由Q求t8/5)四種模型?？筛鶕?jù)實測試樣的要求來選擇合適的數學模型，定量的反映與描述影響各熱循環參數的主要因素及其相互關系，同時也是計算焊接應力、應變的基礎，預測接頭組織和性能的依據。 焊接熱模擬軟件上位機程序在Labview8.2環境中運行，最多支持10道次焊接熱模擬實驗。先選擇焊接熱模擬的道次數，界面左上角會增加相應道次的Tab頁；再選擇每個道次的焊接方法，每張Tab頁上會顯示所選方法的參數列表；點擊左上角的阿拉伯?dāng)?shù)字，依次填入每個頁面即每種方法所需的參數，按下繪圖鍵便可繪制出所需曲線，在右側“焊接熱循環設定曲線”窗口可以觀察曲線。其下方的“輸入?yún)?shù)數組”顯示此次試驗用戶輸入的所有參數的數值，以備用戶查看。另外，根據程序控制和操作的需要，我們?yōu)槊康来渭丛诿繌圱ab頁內增設了最大運行時間、結束溫度、以及針對多道次試驗設計的道次間冷卻速度三個參數；為更好的控制采樣點數，我們?cè)谥鹘缑嬖鲈O(shè)了采樣率控制參數和相應的采集點數顯示窗口，方便用戶操作。 進行實驗界面操作時，要完成以下三步 （1）試驗類型選擇；（2）熱電偶選擇；（3）參數的輸入 確定輸入?yún)?shù)無誤后，用鼠標點動“確定”按鈕，將試驗參數（溫度參數、 變形參數、試驗類型參數等）下載到下位機，準備試驗 |
||||||||||
|
|
