A∨片亚洲国产男人的天堂_一级特黄毛片视频_国产手机在线精品_女生裸体插入无遮挡免费观看_亚洲国产午夜精品一区二区电影_日韩18视频在线观看_亚洲aⅴ无码国精品中文字慕_(凹凸視頻)亚洲精品ady无码专区在线_国产乱子伦视频露脸_24小时下单网站

聯(lián)系電話：024-83689715  13066628868
拉伸實驗-零塑性、零強度溫度的測定
        以“低碳鋼的高溫力學性能 ”為例，測定鋼的零強度溫度和零塑性溫度。
（1） 實驗材料及方法
       實驗所選鋼種為低碳鋼，其化學成分（質(zhì)量分數(shù)/%）見表3.7.2。試樣采用標準熱拉伸圓柱狀試樣，尺寸為 10 120mm。在Gleeble-1500實驗機上分別采用加熱法和凝固法按圖3.7.3所示加熱變形制度進行熱拉伸實驗。圖3.7.3a所示為加熱法，即直接將試樣均溫區(qū)加熱到固定相線以下固定拉伸溫度，保溫60s后在恒溫下以0.1 的拉伸速率拉伸變形；圖3.7.3b所示為凝固法，即先將試樣均溫區(qū)加熱到熔化狀態(tài)，保溫60s后冷卻到固相線以下規(guī)定拉伸溫度再保溫60s，最后在恒溫下以0.1 的拉伸速率進行拉伸變形

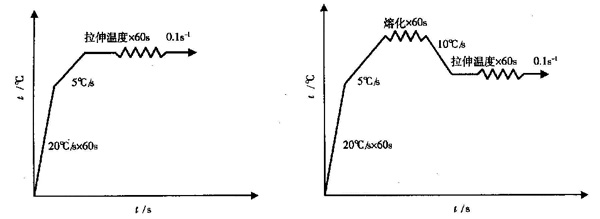

圖3.7.3    高溫拉伸實驗的溫度和變形制度

表3.7.2 實驗鋼的化學成分/%

C Mn Si P S Al Cr Mo Ni
0.17 0.36 0.09 0.013 0.013 0.025 0.02 0.01 0.03

（2）實驗結(jié)果及分析
         不同溫度下的斷面率（Ψ）及強度極限（δ）是表明鋼的高溫力學性能優(yōu)劣的兩個重要指標，熱塑性曲線（Ψ-T）及熱強度曲線（δ-T）是鋼的高溫力學性能的特征曲線。實驗所測特征曲線如圖3.7.4、圖3.7.5所示。從圖3.7.4可以看出，實驗溫度顯著影響材料的高溫力學性能，在1100~1300℃范圍內(nèi)具有良好的塑性，在1350℃以上Ψ迅速下降，至1400℃左右?guī)缀鯙榱?，即實驗鋼的零塑性溫度（ZDT）為1400℃。從圖3.7.5看出，δ隨溫度的升高而連續(xù)下降，至ZDT仍具有一定的強度，溫度繼續(xù)升高到1450℃左右，δ降低為零，即實驗鋼的零強度溫度（ZST）為1450℃。

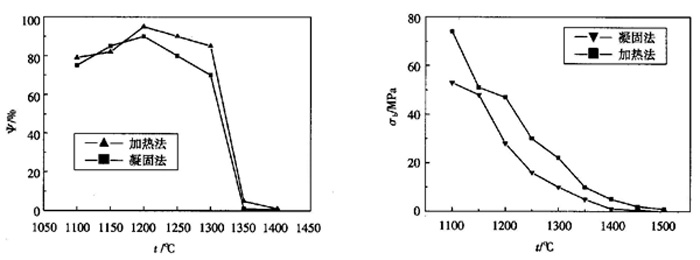

 圖3.7.4不同溫度下鋼的斷面收縮率  圖3.7.5不同溫度下鋼的強度極限
版權(quán)所有：沈陽科安捷材料技術(shù)有限公司 電話：024-83680273  郵箱：[email protected]
公司地址：遼寧省沈陽經(jīng)濟技術(shù)開發(fā)區(qū)開發(fā)二十二號路渾河十九街   備案: 遼ICP備18007364

遼公網(wǎng)安備 21010602000262號
