yy玄幻小说排行榜完本,欢乐颂第二季

高性能材料制備技術(shù)與裝備

真空制坯熱軋復(fù)合技術(shù)（VRC）是一種國際上運用比較成熟的金屬復(fù)合技術(shù)，該技術(shù)不但可以對同質(zhì)的鋼板進(jìn)行復(fù)合以制備特厚鋼板，還可以對異質(zhì)金屬進(jìn)行復(fù)合來制備異質(zhì)金屬復(fù)合板，具有極其優(yōu)異的工藝適應(yīng)性，工藝流程如圖1所示，先對坯料進(jìn)行表面清理，組坯后在高真空環(huán)境下采用電子束焊機(jī)將四周進(jìn)行焊接，保證待復(fù)合界面處于高真空狀態(tài)，再熱軋復(fù)合，得到高性能異種金屬復(fù)合板。

圖1 VRC工藝流程

  采用真空軋制復(fù)合技術(shù)（VRC）用于生產(chǎn)高品質(zhì)的異種金屬復(fù)合板，該類產(chǎn)品具有極其優(yōu)異的界面結(jié)合性能和100%界面結(jié)合率，可滿足I級探傷合格，此外還有優(yōu)異的耐蝕性。這些高品質(zhì)的異種金屬復(fù)合板主要用于壓力容器、核電、換熱器片、含H2S高腐蝕性油氣的輸送管道等對復(fù)合板品質(zhì)要求極高的領(lǐng)域，因此該類產(chǎn)品具有極高的附加值，市場潛在需求巨大。
  東北大學(xué)RAL在制備異質(zhì)金屬復(fù)合板方面，承擔(dān)了一系列真空制坯軋制復(fù)合領(lǐng)域的國家項目，2013年東北大學(xué)RAL承擔(dān)了國家863項目“寬幅特厚不銹鋼復(fù)合板的真空熱軋復(fù)合技術(shù)”（項目號：2013AA031300，經(jīng)費：350萬元），2015年東北大學(xué)RAL承擔(dān)了國家863重點項目“海洋平臺用高錳高強(qiáng)韌中厚板及“鈦/鋼”復(fù)合板研究與生產(chǎn)技術(shù)開發(fā)”（項目號：2015AA03A501，經(jīng)費：2680萬元），2016年東北大學(xué)RAL承擔(dān)了十三五重點研發(fā)計劃“高強(qiáng)度、大規(guī)格、易焊接海洋工程用鋼及應(yīng)用”（項目號：2016YFB0300603，經(jīng)費：3780萬元）項目中的全軋制鈦/鋼復(fù)合板開發(fā)部分工作。2017年8月東北大學(xué)RAL承擔(dān)了十三五重點研發(fā)計劃“低溫耐蝕容器鋼的開發(fā)研究”的課題：奧氏體不銹鋼/Cr-Mo臨氫鋼耐蝕復(fù)合板的研究（經(jīng)費：290萬元）。此外，東北大學(xué)RAL還承擔(dān)了多項省部級科研項目。目前，東北大學(xué)RAL在VRC技術(shù)領(lǐng)域已獲9項國家發(fā)明專利授權(quán)，并且掌握了一系列的特厚板和異種金屬復(fù)合板制備的工藝生產(chǎn)訣竅。2017年，東北大學(xué)通過技術(shù)轉(zhuǎn)讓的方式，將高性能復(fù)合板相關(guān)技術(shù)轉(zhuǎn)讓予我公司。

1.不銹鋼復(fù)合板

  不銹鋼復(fù)合板作為純不銹鋼的替代材料，不僅大量節(jié)約Cr、Ni元素，降低成本，而且同時兼?zhèn)洳讳P鋼復(fù)材優(yōu)異的耐蝕性和鋼基材優(yōu)良的力學(xué)性能，被廣泛應(yīng)用在諸多領(lǐng)域中。當(dāng)前，國內(nèi)外不銹鋼復(fù)合板的生產(chǎn)以軋制復(fù)合法為主，該法生產(chǎn)工藝簡單，效率高，產(chǎn)品質(zhì)量較好。我公司率先在國內(nèi)進(jìn)行了大量不銹鋼復(fù)合板方面的研究工作，現(xiàn)已成功開發(fā)出了304/Q345、316L/X65等一系列復(fù)合板，不銹鋼復(fù)合板結(jié)合界面規(guī)則平整，Cr、Ni等元素擴(kuò)散充分，雙金屬實現(xiàn)了牢固的冶金結(jié)合，如圖2所示。不銹鋼復(fù)合板的內(nèi)外彎曲實驗測試后表面無開裂，復(fù)合界面抗彎性能良好。對不銹鋼復(fù)合板進(jìn)行剪切強(qiáng)度實驗，抗剪強(qiáng)度最高達(dá)到484Mpa，遠(yuǎn)高于國標(biāo)210MPa的規(guī)定，且剪切斷面屬于典型的剪切韌窩。

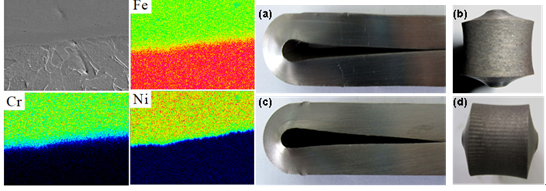

圖2 不銹鋼復(fù)合板結(jié)合界面和實驗測試情況

2.鈦/鋼復(fù)合板

鈦/鋼復(fù)合板同時兼具鈦復(fù)材的耐蝕性以及鋼基材的低成本和高強(qiáng)度的優(yōu)點，因而被廣泛應(yīng)用。目前國內(nèi)的鈦/鋼復(fù)合板主要以爆炸復(fù)合法生產(chǎn)為主，但爆炸復(fù)合對環(huán)境污染嚴(yán)重，不適合當(dāng)前綠色環(huán)保的生產(chǎn)理念，此外爆炸復(fù)合法生產(chǎn)的鈦/鋼復(fù)合板的界面結(jié)合質(zhì)量較差，存在低界面結(jié)合率和界面結(jié)合強(qiáng)度不均勻的問題，以及對復(fù)合板的板幅和厚度具有很大程度的限制。我公司在異種金屬復(fù)合板開發(fā)方面進(jìn)行了大量的研究工作。在生產(chǎn)現(xiàn)場制備出了幅寬達(dá)3.5m的TA2鈦/鋼復(fù)合板，從圖3中可以看出復(fù)合板表面十分平整，界面平直無任何夾雜物和開裂，界面生成了連續(xù)的TiC薄層有效地隔絕了Ti-Fe脆性相的生成，獲得了優(yōu)異的冶金結(jié)合界面，界面最大剪切強(qiáng)度超過240MPa，界面呈明顯的韌性斷裂特征，內(nèi)、外彎曲180度測試后復(fù)合界面無開裂。

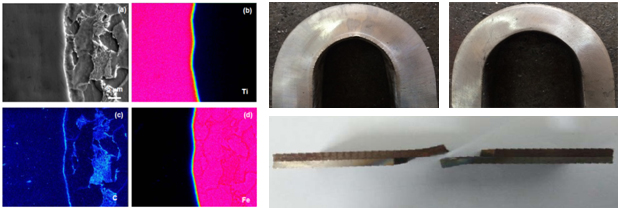

圖3 鈦/鋼復(fù)合板結(jié)合界面和實驗測試情況

本公司擁有制備不銹鋼/鋼復(fù)合板、鎳基合金/鋼復(fù)合板、鈦（鈦合金）/鋼復(fù)合板、耐磨鋼/低碳鋼以及具有高耐蝕性的容器用復(fù)合板專有技術(shù)，并且先后將該技術(shù)應(yīng)用到了南鋼、鞍鋼、連云港珠江鋼管、文豐、舞陽等地，為企業(yè)開發(fā)出了不同成分體系的高品質(zhì)異種金屬復(fù)合板。本公司現(xiàn)提供各種高性能異種金屬復(fù)合板的專用技術(shù)和產(chǎn)品開發(fā)，并承接包含異種金屬復(fù)合板產(chǎn)線涉及全套設(shè)備的交鑰匙工程。

圖4 不銹鋼復(fù)合板

圖5 某鋼廠現(xiàn)場生產(chǎn)的厚度超過200mm的Q420、Q345特厚鋼板

圖6 某鋼廠現(xiàn)場生產(chǎn)的幅寬2.5m的825鎳基合金/X65管線鋼復(fù)合板

圖7 3.5m寬幅的鈦/鋼復(fù)合板
